ATEN AT-VE022

Hersteller-Nr.: VE022

Markteinführung: 11/2015

Hersteller: ATEN

Fakten in Kürze

ATEN AT-VE022. Typ: AV-Sender & -Empfänger, Maximale Auflösung: 1920 x 1200 Pixel, unterstütze Kabeltypen: Cat5. Eingang: 1 x HDB-15 Male (Black), Teilnehmerausgang: 1 x HDB-15 Female (Blue), Audioanschlüsse: 1 x Mini Stereo Jack Female (Green). Arbeitsspannung: 5 V, Betriebsspannung (Sender): 5 V, Betriebsspannung (Empfänger): 5 V. Empfängerdimensionen (B x T x H): 64,2 x 35,3 x 20,6 mm, Empfängergewicht: 50 g, Transmitter-Abmessungen (BxTxH): 73,4 x 35,3 x 20,6 mm. Mitgelieferte Kabel: Audio (3,5 mm), Gleichstrom, USB, VGA

Produktbeschreibung

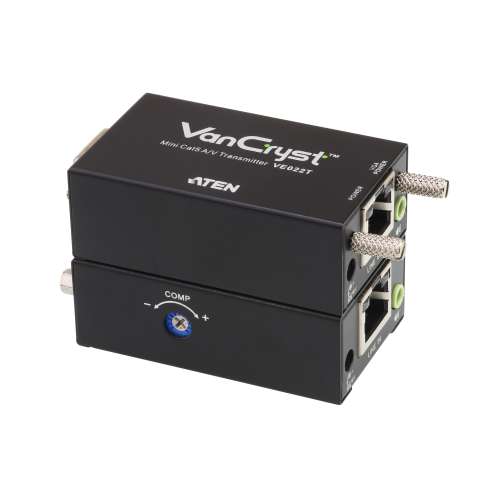

Die Mini-Kat. 5-A/V-Verlängerung VE022 vergrößert den Übertragungsweg zwischen Ihrer A/V-Signalquelle und den Anzeigegeräten auf bis zu 150 m über ein herkömmliches Kat. 5e-Netzwerkkabel. So sparen Sie sich die Mühe, schwereres und teureres VGA-Kabel verlegen zu müssen. Dank der Hot-Plugging-Funktionalität können Sie schnell und einfach die VE022-Sendeeinheit an die Signalquelle oder die VE022-Empfangseinheit an den Bildschirm anschließen, ohne die Geräte ausschalten zu müssen.
Die Mini-Kat. 5-A/V-Verlängerung VE022 ist eine kompakte, praktische und kostengünstige Erweiterung für Ihre A/V-Installation.

Funktionen
-Verwendet Kat. 5e-Kabel, um das Ton- und Bildsignal über bis zu 150 m zu übertragen
-Herausragende Grafikqualität – Bildauflösungen bis zu 1920 x 1200 bei 60 Hz (30 m), 1600 x 1200 bei 60 Hz (100 m) und 1280 x 1024 bei 60 Hz (150 m)
-Signalpegelregler zur Einstellung der Signalstärke – ermöglicht die manuelle Anpassung an die Entfernung
-Tonübertragung (Mono)
-Keine externe Stromversorgung für Sendeeinheit erforderlich
-Praktisches Montagekit zum Anbringen der VE022 am Anzeigegerät
-Macht den Einsatz schwerer VGA-Kabel überflüssig
-Einfache Installation

Lieferumfang
1x VE022T Mini-Kat-5-A/V-Sendeeinheit
1x VE022R Mini-Kat-5-A/V-Empfangseinheit
1x 0AD6-1705-10EG Netzteil
1x VGA-Kabel (35 cm)
1x Audiokabel (40 cm)
1x Kit für Displaymontage
1x Benutzerhandbuch
1x Gleichspannungskabel mit USB-Stecker

Technische Details

Nachhaltigkeitszertifikate: RoHS

Anschlüsse und Schnittstellen

VGA (D-Sub)-Ausgangsanschlüsse: 1
Eingang: 1 x HDB-15 Male (Black)
Teilnehmerausgang: 1 x HDB-15 Female (Blue)
Anzahl VGA (D-Sub) Anschlüsse: 2
Audioanschlüsse: 1 x Mini Stereo Jack Female (Green)
Audioausgang: 1 x Mini Stereo Jack Female (Green)
Gleichstrom-Anschluss (DC): Ja

Gewicht und Abmessungen

Empfängerdimensionen (B x T x H): 64,2 x 35,3 x 20,6 mm
Empfängergewicht: 50 g
Transmitter-Abmessungen (BxTxH): 73,4 x 35,3 x 20,6 mm
Gewicht Transmitter: 50 g

Leistung

Arbeitsspannung: 5 V
Betriebsspannung (Sender): 5 V
Betriebsspannung (Empfänger): 5 V
Stromverbrauch (max.): 0,88 W
Stromverbrauch (Sender) (max.): 0,44 W
Stromverbrauch (Empfänger) (max.): 0,88 W

Betriebsbedingungen

Betriebstemperatur: 0 - 50 °C
Temperaturbereich bei Lagerung: -20 - 60 °C
Relative Luftfeuchtigkeit in Betrieb: 0 - 80%

Lieferumfang

AC-Netzadapter: Ja
Mitgelieferte Kabel: Audio (3,5 mm), Gleichstrom, USB, VGA
Betriebsanleitung: Ja
Montageset: Ja

Merkmale

Typ: AV-Sender & -Empfänger
Maximale Auflösung: 1920 x 1200 Pixel
unterstütze Kabeltypen: Cat5
Maximal mögliche Übertragungsstrecke: 150 m
Maximale Bildwiederholrate: 60 Hz
Audio-System: Mono
Unterstützte Grafik-Auflösungen: 1280 x 1024 (SXGA), 1600 x 1200 (UXGA), 1920 x 1200 (WUXGA)
Bandbreite: 300 MHz
Impedanz: 75 Ohm
Produktfarbe: Schwarz
