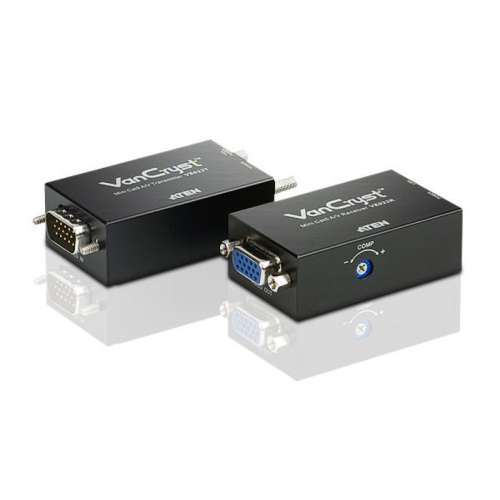

ATEN Mini-VGA/Audio-Cat-5-Extender (1280 x 1024 bei 150 m)

Hersteller-Nr.: VE022-AT-G

Markteinführung: 01/2020

Hersteller: ATEN

Fakten in Kürze

ATEN Mini-VGA/Audio-Cat-5-Extender (1280 x 1024 bei 150 m). Typ: AV-Sender & -Empfänger, Maximale Auflösung: 1920 x 1200 Pixel, unterstütze Kabeltypen: Cat5. Übertragungstechnik: Kabelgebunden, Eingang: 1 x HDB-15, Teilnehmerausgang: 1 x HDB-15. Arbeitsspannung: 5 V, Betriebsspannung (Sender): 5 V, Betriebsspannung (Empfänger): 5 V. Gewicht: 284 g, Empfängerdimensionen (B x T x H): 64,2 x 35,3 x 20,6 mm, Empfängergewicht: 50 g. Verpackungsbreite: 59 mm, Verpackungstiefe: 239 mm, Verpackungshöhe: 160 mm

Produktbeschreibung

Die Mini-Kat. 5-A/V-Verlängerung VE022 vergrößert den übertragungsweg zwischen Ihrer A/V-Signalquelle und den Anzeigegeräten auf bis zu 150 m über ein herkömmliches Kat. 5e-Netzwerkkabel. So sparen Sie sich die Mühe, schwereres und teureres VGA-Kabel verlegen zu müssen. Dank der Hot-Plugging-Funktionalität können Sie schnell und einfach die VE022-Sendeeinheit an die Signalquelle oder die VE022-Empfangseinheit an den Bildschirm anschließen, ohne die Geräte ausschalten zu müssen.
Die Mini-Kat. 5-A/V-Verlängerung VE022 ist eine kompakte, praktische und kostengünstige Erweiterung für Ihre A/V-Installation.
1x VE022T Mini-Kat-5-A/V-Sendeeinheit
1x VE022R Mini-Kat-5-A/V-Empfangseinheit
1x 0AD6-1705-10EG Netzteil
1x VGA-Kabel (35 cm)
1x Audiokabel (40 cm)
1x Kit für Displaymontage
1x Benutzerhandbuch
1x Gleichspannungskabel mit USB-Stecker

Funktionen & Besonderheiten

Verwendet Kat. 5e-Kabel, um das Ton- und Bildsignal über bis zu 150 m zu übertragen
Herausragende Grafikqualität – Bildauflösungen bis zu 1920 x 1200 bei 60 Hz (30 m), 1600 x 1200 bei 60 Hz (100 m) und 1280 x 1024 bei 60 Hz (150 m)
Signalpegelregler zur Einstellung der Signalstärke – ermöglicht die manuelle Anpassung an die Entfernung
Tonübertragung (Mono)

Technische Details

Nachhaltigkeitszertifikate: RoHS

Anschlüsse und Schnittstellen

Übertragungstechnik: Kabelgebunden
VGA (D-Sub)-Ausgangsanschlüsse: 1
Eingang: 1 x HDB-15
Teilnehmerausgang: 1 x HDB-15
Anzahl VGA (D-Sub) Anschlüsse: 2
Audioanschlüsse: 1 x Mini Stereo
Audioausgang: 1 x Mini Stereo
Gleichstrom-Anschluss (DC): Ja

Gewicht und Abmessungen

Gewicht: 284 g
Empfängerdimensionen (B x T x H): 64,2 x 35,3 x 20,6 mm
Empfängergewicht: 50 g
Transmitter-Abmessungen (BxTxH): 73,4 x 35,3 x 20,6 mm
Gewicht Transmitter: 50 g

Leistung

Arbeitsspannung: 5 V
Betriebsspannung (Sender): 5 V
Betriebsspannung (Empfänger): 5 V
Stromverbrauch (max.): 0,88 W
Stromverbrauch (Sender) (max.): 0,44 W
Stromverbrauch (Empfänger) (max.): 0,88 W

Betriebsbedingungen

Betriebstemperatur: 0 - 50 °C
Temperaturbereich bei Lagerung: -20 - 60 °C
Relative Luftfeuchtigkeit in Betrieb: 0 - 80%

Verpackungsdaten

Verpackungsbreite: 59 mm
Verpackungstiefe: 239 mm
Verpackungshöhe: 160 mm
Paketgewicht: 470 g

Lieferumfang

AC-Netzadapter: Ja
Mitgelieferte Kabel: Audio (3,5 mm), Gleichstrom, USB, VGA
Betriebsanleitung: Ja
Montageset: Ja

Merkmale

Typ: AV-Sender & -Empfänger
Maximale Auflösung: 1920 x 1200 Pixel
unterstütze Kabeltypen: Cat5
Maximal mögliche Übertragungsstrecke: 150 m
Maximale Bildwiederholrate: 60 Hz
Audio-System: Mono
Unterstützte Grafik-Auflösungen: 1280 x 1024 (SXGA), 1600 x 1200 (UXGA), 1920 x 1200 (WUXGA)
Bandbreite: 300 MHz
Impedanz: 75 Ohm
Produktfarbe: Schwarz
