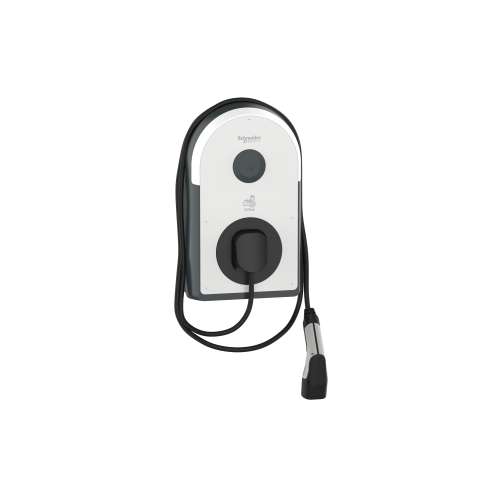

Schneider Electric EVB3S22NCB Ladestation für Elektrofahrzeuge Schwarz, Grau, Weiß Wand 3
Hersteller-Nr.: EVB3S22NCB
Markteinführung: 06/2022
Hersteller: Schneider Electric
Fakten in Kürze
Schneider Electric EVB3S22NCB. Gehäusefarbe: Schwarz, Grau, Weiß, Befestigungstyp: Wand, LED-Anzeigen: Ladend, Fehler. Energiequelle: AC, Erdungssystem unterstützt: IT, TN-C-S, TN-S, TT, Code mechanischer Aufprallschutz: IK10. Maximale Ladeleistung: 22000 W, Dreiphasige Ausgangsspannung unterstützt: 380,415 V, Nennfrequenz: 60 Hz. Breite: 317 mm, Tiefe: 183 mm, Höhe: 529 mm
Produktbeschreibung
EVlink Pro AC Wallbox mit Typ 2 Ladekabel 5m mit Shuttern. Für den Einsatz in halböffentlichen Garagen oder auf Parkplätzen, für die Innen- oder Außeninstallation an der Wand, auf der EVlink Stele (EVA1PBS1 / EVA1PBS2) oder im Metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Mode 3 Ladung gemäß IEC 61851-1, 3-phasig mit maximal 22 kW Ladeleistung, Typ 2 Ladekabel mit 5m Länge. Mit integriertem FI Typ B-EV und iMNx Unterspannungsauslöser zur Abschaltung bei Kontaktverschweißung gemäß E.V. Ready Anforderungen. Digitaleingänge: 1 für vorübergehende Strombegrenzung, 1 für verschobene/ausgesetzte Ladung, 1 für EV-Anwesenheitserkennung. Zugriffskontroller über NFC / RFID Reader. NFC Reader 13,56 MHz kompatibel mit Typ 1, 2, 4 und 5 Badges, RFID Reader: Entspricht den Protokollen ISO/CEI 14443 A & B und ISO/CEI 15693, Kompatibel mit Mifare Ultralight, Mifare Classic, Mifare Plus. Nutzerinformationen und Statusmeldung über einen gut sichtbaren LED-Bogen, inbetriebnahme der Wallbox über eSetup App via Bluetooth. Kommunikationsstandards: Bluetooth, Ethernet 2 Anschlüsse (1 für Daisy Chain), Modbus serial, Modbus TCP, OCPP 1.6J zur Anbindung an ein Backend sowie dem Lastmanagementsystem EcoStruxure EV Charging Expert. Optionales Zubehör: Wifi Modul (EVA1MW), Modem Modul (EVA1MM), ISO 15118 Modul (EVA1M8), steckbar auf den Ladecontroller. Farbe der Ladestation: Korpus: Dunkelgrau RAL 7016 und Schwarz RAL 9005, Frontabdeckung: Weiß RAL 9003. Abmessungen BxHxT: 317x529x183mm, Gewicht: 10 kg, Material: Polycarbonat UV-behandelt. Stoßfestigkeit IK10, Schutzgrad IP55, Betriebstemperatur -30 bis 50°C, Lagertemperatur -40 bis 80°C, Betriebshöhe max. 2000m ohne Derating, rel. Luftfeuchte 5 bis 95%, Eigenverbrauch bis 10W. Erdungssystem: TT, TN(S) oder TN(C)(S), IT kompatibel mit zusätzlichem Trenntransformator in der Spannungsversorgung. Normen und Standards: CE, E.V. Ready, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 + A1:2011, IEC 60884-1 und NF-C 61314.
Technische Details
- Nachhaltigkeitskonformität: Ja
- Nachhaltigkeitszertifikate: CE, REACH, RoHS
- Enthält nicht: Quecksilber
- Gewährleistungsfrist: 2 Jahr(e)
Anschlüsse und Schnittstellen
- Eingebauter Ethernet-Anschluss: Ja
- Anzahl Ethernet-LAN-Anschlüsse (RJ-45): 2
Gewicht und Abmessungen
- Breite: 317 mm
- Tiefe: 183 mm
- Höhe: 529 mm
- Gewicht: 10 kg
- Verpackungsbreite: 357 mm
- Verpackungstiefe: 575 mm
- Verpackungshöhe: 280 mm
- Paketgewicht: 11,3 kg
Leistung
- Anzahl der Phasen: 3
- Maximale Ladeleistung: 22000 W
- Dreiphasige Ausgangsspannung unterstützt: 380,415 V
- Nennfrequenz: 60 Hz
- Maximaler Betriebsstrom (dreiphasig): 32 A
Betriebsbedingungen
- Betriebstemperatur: -30 - 50 °C
- Temperaturbereich bei Lagerung: -40 - 80 °C
- Relative Luftfeuchtigkeit in Betrieb: 5 - 95%
- Höhe bei Betrieb: 0 - 2000 m
Design
- Gehäusefarbe: Schwarz, Grau, Weiß
- Befestigungstyp: Wand
- Eingebautes Display: Nein
- LED-Anzeigen: Ladend, Fehler
Merkmale
- Energiequelle: AC
- Nahfeldkommunikation (NFC): Ja
- WLAN: Nein
- Anzahl Fassungen: 1
- Erdungssystem unterstützt: IT, TN-C-S, TN-S, TT
- Code mechanischer Aufprallschutz: IK10
- Internationale Schutzart (IP-Code): IP55
- Menge pro Packung: 1 Stück(e)
- Unterstützte Protokolle: OCPP 1.6
- Zertifizierung: EN/IEC 61851-1:ed. 3 EN/IEC 62196-1:ed. 2 EN/IEC 62196-2:ed. 1 EN 61000-6-2:2019 EN 61000-6-3:2007 EN 61000-6-3:2011/A1 IEC 60884-1 NF C 61314 ISO 15118
